EH-4 快速指南及操作规范


发布时间:2022-03-15

1

Stratagem这套仪器是一种用来测量地下几米到一公里多深的地球电阻率的特殊大地电磁测深(MT)仪器。这套仪器既可以使用天然场源的大地电磁信号,又可以使用人工场源的电磁信号,以此来获得测量点下的电性结构。

2系统配件

以下说明的是Stratagem的各个组件。该系统配置的标准接收机设计的采集频宽为100KHz11.7Hz。可选的接收机组件和标准的接收机一块使用它的采集频率可以从1000Hz扩展到0.1Hz。标准配件及它们的连接见图一和图二。

标准接收机配件

4 不锈钢电极

1 系统地电极与接地电缆

4 带有26电缆的缓冲电极

1 前置放大器

2 磁探头(型号BF6

2 磁探头连接线

1  EH4主机

1  IBM键盘

1 主机控制电缆

1 主机电源线

1 操作说明书

1 深循环12伏可充电电池(不包括在电解组件)

可选接受机组件

4 非极化电极(铜-硫酸铜)

4 100电极线

2 磁探头(BF10

2 磁探头连接线



发射机组件(400A

2 发射天线组合

1 中心扣环

1 发射机

1 发射机电源线和接地电极

1 发射控制器和电缆

1 发射机存储包

1深循环12伏可充电电池 (NOT included with lease-pool units)



发射机组件(5000安系统)

2 发射天线组合

1 循环回路天线组件

4 带拉杆的夹板回路天线组件

7 高标准的金属电极

8 发射机

1发射机电源线和接地电极

1发射控制器电缆组

1深循环12伏可充电电池(NOT included with lease-pool units)

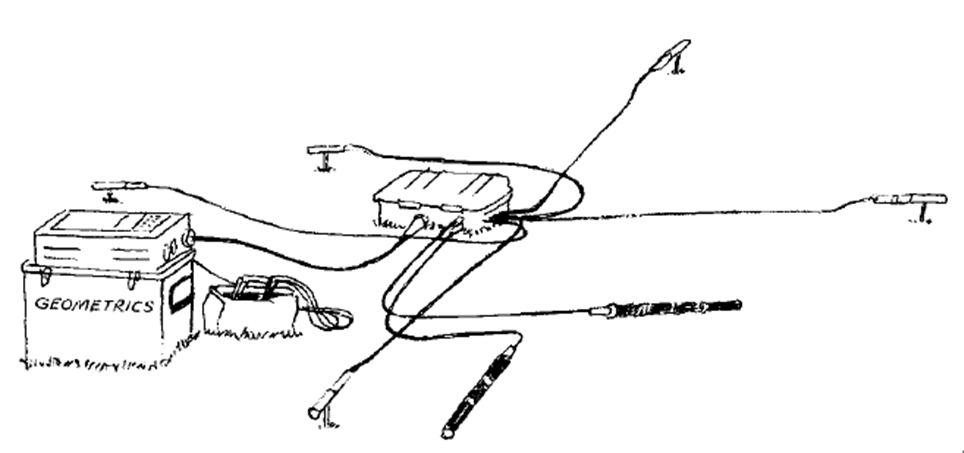

图一: Stratagem接收机布置,除了键盘外标准的EH4接收机所有配件分别都显示在下图。




图二: Stratagem发射机布置示意图,400A的发射机所有配件都显示在下图。


3 仪器养护与使用注意事项

仪器养护

定月对仪器进行充电,定期对仪器进行测试和养护。

安全考虑

Stratagem是针对在一些安全和便利的场地进行操作的。一些简单的操作原则将使得该系统运行的更稳定、更安全。

无论在什么地方,都要在放天线的地方扎桩。尽管在有些地方做不到,如该地点土质特硬,或是石块区,或是道路,但是在这些地方放仪器比较安全。

在操作发射器时,天线至少要远离3

每次都要在开始测量时最后接电源,停止工作时最先关电源。

避免设备淋雨潮湿,也要避免光线直接照射接收机显示器屏幕



4设备使用故障分析与解决办法——仪器问题查找向导

接收器不工作

症状

可能原因

改正措施

在打开Stratagem系统时不能很快打开或关闭系统

电瓶的电压不足

那万用表检查一下电瓶,如果电压低于11伏特,则换电瓶或把电瓶拿去充电

系统不能打开

电瓶缆线没接好

检查电极是否接对,清洁、拧紧电瓶的接电极。


接电瓶的缆线断了

把缆线松解出来,用万用表检查其是否断了或是否绝缘。


保险丝烧断了

用万用表检查一下保险丝。如果断了,用相同型号的保险丝把它替换掉。保险丝装在打印设备打印端的左边。注意:保险丝烧断通常还伴随其它电性问题的产生。如果问题仍然存在,得查看一下其它地方同时联系Geometrics公司。


控制板失灵

可能是控制板的电源没电了。可以通过观察控制板盒子中的IED等来检查是否有电。在进行这项操作之前,和Geometrics联系一下。另外,也可能是操作环境的温度过高或过低而导致仪器受损。不要在-15度以下和40度以上的环境中工作,也要防止直射阳光。

系统响应时间太长而不能显示结果

系统硬盘满了,DOS在查找一些剩余的小空间

在选中ACQUISITION项后,最先显示的就是控制硬盘的存储空间。如果满了,则保存硬盘上所有的数据文件,删除数据序列文件。

所有信道上的时间序列都不变

传输缆线没有接好

松开传输缆线,然后重接。注意:传输缆线是分型号的,一定要和它相对应的接口相接。

其中一个信道上的时间序列不变

与缆线相对应的接口没有接好

检查接口处。确保接触的地方清洁干燥及接口的锁环锁好。目测查找损坏的缆线或接头,坏了就换。


传感器的缆线或信道坏了

查找损坏部分最有效的方法就是把系统的各个部分分为两类,然后检查问题出现在哪一边。例如,如果磁信道坏了的话,则变换AFE接口端的缆线,通过增益设置来观察另一个时间序列采样。如果坏了的信道现在好了,则问题就出现在缆线上;如果还没好,则问题出现在AFE或传输缆线或控制板上。在这种情况下,你找出哪个传感器或哪根缆线坏了,然后拿备用的把它替换掉。如果是没有多余的设备来进行替换,去和Geometrics公司联系。

屏幕一片漆黑

屏幕亮度调节不对

调节控制板上的亮度控制来改变屏幕的亮度。


仪器长时间暴晒导致屏幕过热

给控制板屏幕遮荫,等冷却后看是否还有问题


电源供电不足

打开控制板盒子,看三个LED绿灯是否都亮。若不亮,联系Geometrics公司。

没有打印结果

没纸了或纸放的不对

打开控制板盒子,放上纸或重放一下原来放的纸。换纸部分在盒盖的下面。


连接线没接好

检查蓝色的那根线是否接在了控制板后面的那个平行端口上了。



测量结果不可信

症状

可能原因

改正措施

电信道的信号与磁信道的信号有很大差异

最可能的是什么问题都没有

在高阻区电场会很强,而导电区则很弱。用增益设置来获得合理的信号曲线。

电信道的一道或两道信号看起来很奇怪

可能是安装有误

检查电场传感器的连接,检查电极装置,检查地桩的安置和连接。同时查看电场传感器在AFE接头处的插针是否完好。找出弄弯的插针把它校正到原来的位置。


接触不好

如果地面结冰或尽是岩石块,考虑把电极挪到附近条件好一点的位置。一般说来,接地电阻越低,所得的数据越好。因此,度花点工夫来降低接地电阻至10千欧姆米以下是值得的。在用非极化电极时,低频情况出现接地电阻问题较多。当用非极化电极时,要求在采集数据前用万用表检查每一个点的接地条件。

某个信道的信号不正常

可能是信道坏了

进行一次传感器并联测试。如果其中某部分失灵了,就可能通过这种测试查找出哪一部分出了问题(操作过程前面已有描述)。若结果为负,表明这些异常信号在该点很特殊。


测点本身有特殊情况

近地表的结构会大大影响观测信号。可以与相关测点的响应结果进行比较来发现问题。也可以考虑在前一点重新记录,然后比较两次的结果。



发射器不能正常工作

症状

可能原因

改正措施

发射信号灯不亮

电瓶电压不够

用万用表检查电瓶,若电压低于12伏特,则换电瓶或重新对它充电。


安装有误

检查发射器的安装。电瓶的极性是否接错,天线是否没有接到发射器上,或是控制缆线没接上。


电阻丝烧坏了

在发射器中有一个保险丝。在检查这个保险丝前,务必先切断电源。有必要打开发射器的安全盖来检查保险丝。把保险丝从发射器顶部左手变的圆板上取下来,用欧姆表检查是否烧断。若断了,换一个同样型号的新保险丝。型号若是不对,会对发射器产生严重的损坏。接上电瓶前,要盖上盖子,拧紧螺丝。


其它部分受损

联系Geometrics

有一个指示灯不亮

安装有误

天线没有接到发射器上。关闭电源,检查天线的连接。


其它部分受损

联系Geometrics公司。


发射器离接收器太远了

把发射器移到离接收器近一点的位置。当用标准功率发射器时,两者的距离若小于200(大功率发射器为400),你将会看到时间序列数据中的发射器的信号。


接收器的噪声太大

若接收端的噪声干扰太大,它可能会覆盖发射信号。消除噪声源或者换个点。




---
